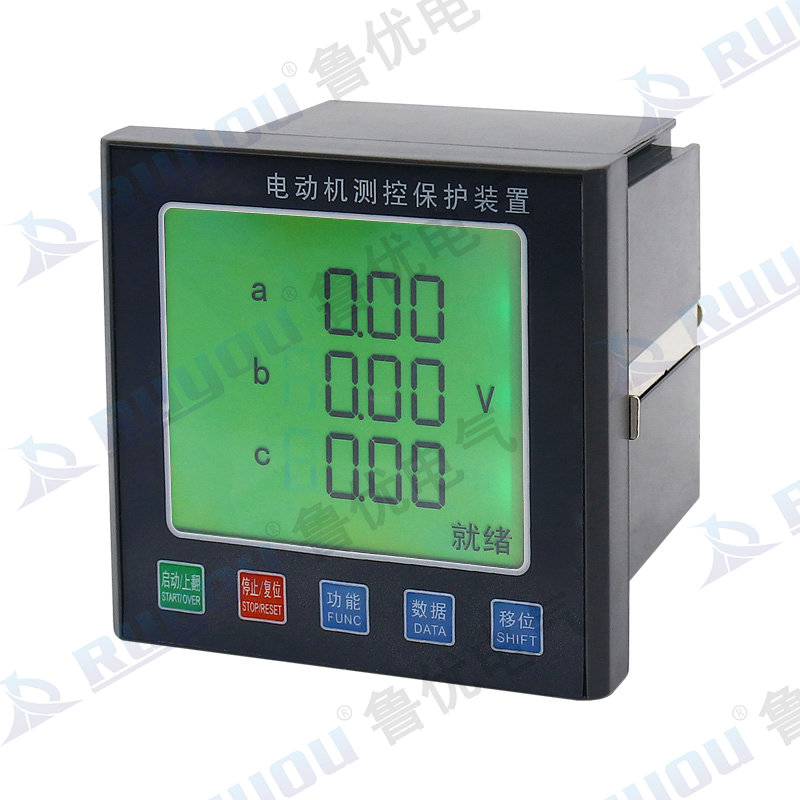

一、產品概述
智能型微機監控電機保護器適用于A(yíng)C380V、AC660V低壓系統，作為低壓異步電動機和增安型電動機的保護、監測和控制的新一代智能化綜合裝置。除了先進的電動機保護、監控功能，還提供了設備運行和跳閘的記錄以及額定參數等重要信息，并且采用現場總線方式結構，為現代化的設備管理帶來很大的便利；廣泛用于 石油、化工、電力、冶金、煤炭、輕工、紡織等行業。 符合標準：GB3836.3-2000、GB14048.4-2003、IEC255
二、技術數據
▲來電自啟動：有此功能的保護器，需要用戶設置自啟動時間，此時電動機不能通訊啟動。
(出廠默認為“0”關閉功能，訂貨時選配功能)
▲啟動超時保護：當啟動時間延時結束后電流還大于過載電流設定值時判定為啟動超時保護。
(出廠默認為 5s，1~120s可設)
▲觸點容量：AC220/5A、AC380V/3A、電壽命≥105次。
▲觸點特性：觸點J1常閉，觸點J2常開。(以外殼接線圖為準)
▲允許誤差：±5%
▲分體顯示：距離小于500cm標準配置100cm
▲設置功能：根據電動機的正常運行電流值設置保護參數。
▲配比功能：在200A及200A以下的保護器不需要配置互感器，大于200A以上的保護器需要配置標 準0.66型3只變比為5A的電流互感器，二次線再通過我們自帶的互感器。例如400A規格需要配三只400A/5A的電流互感器。
▲通訊協議：支持廠內自行編制，MODBUS等各種通訊協議。(訂貨時注明)
▲電流輸出：三相電流平均值轉換為DC4-20mA信號輸出。

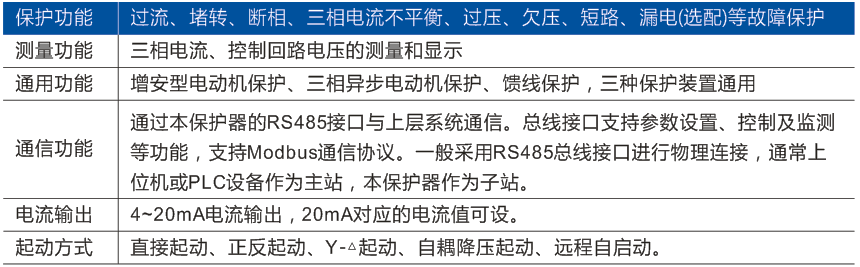

三、主要功能

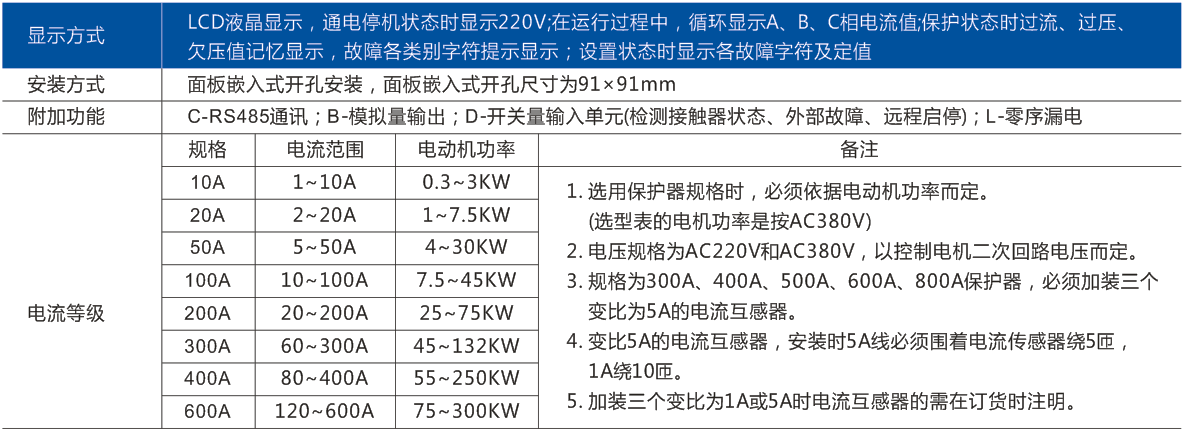

四、規格參數
五、主要功能

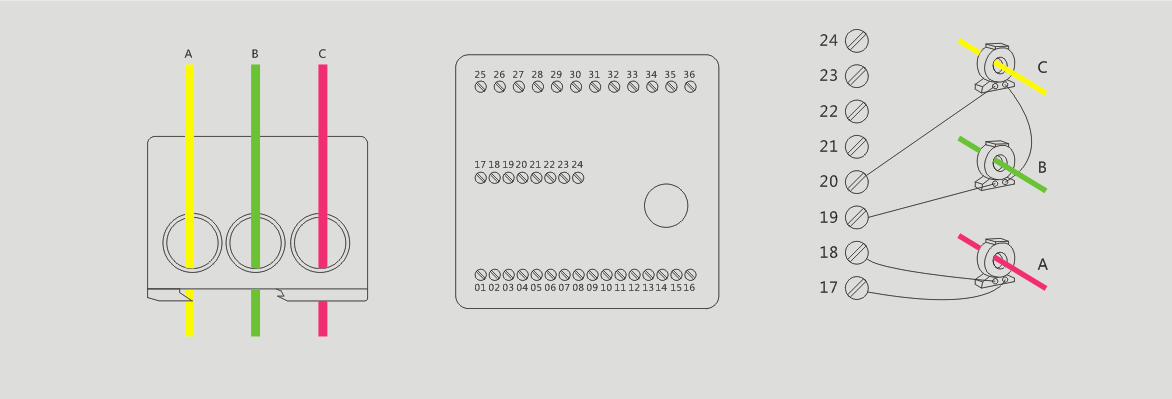

六、接線方式

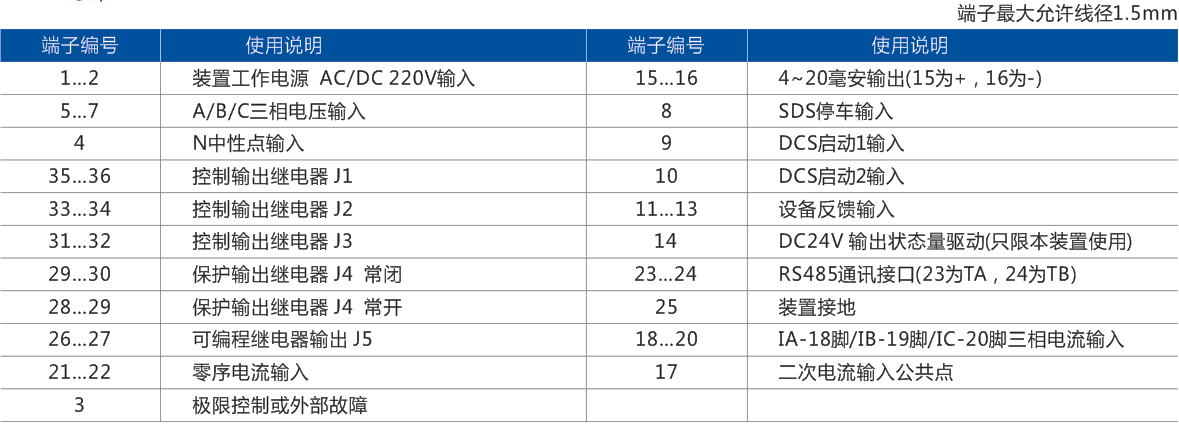

七、端子定義

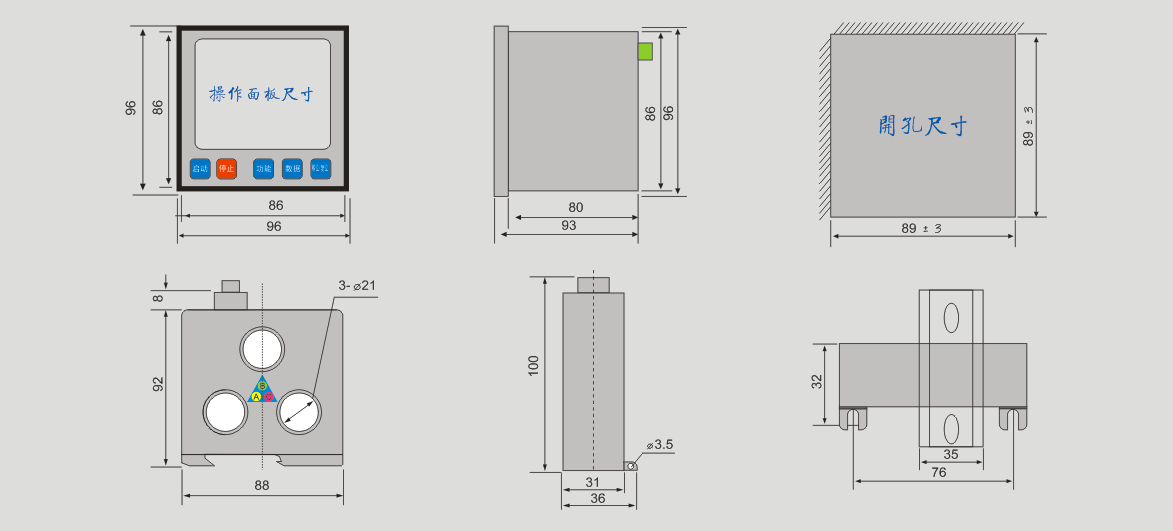

八、外形尺寸
