一、產品概述
智能型微機監控電機保護器適用于A(yíng)C380V、AC660V低壓系統，作為低壓異步電動機和增安型電動機的保護、監測和控制的新一代智能化綜合裝置。除了先進的電動機保護、監控功能，還提供了設備運行和跳閘的記錄以及額定參數等重要信息，并且采用現場總線方式結構，為現代化的設備管理帶來很大的便利；廣泛用于 石油、化工、電力、冶金、煤炭、輕工、紡織等行業。 符合標準：GB3836.3-2000、GB14048.4-2003、IEC255
二、保護特性
▲啟動保護：在啟動時間內，過電流不起保護作用，只對斷相、過壓、欠壓、短路及三相不平衡、超時啟動進行保護。
▲過壓保護：在工作電壓超過設定值時6秒內動作。（出產默認為260V）A欠壓保護：在工作電壓低于設定值時6秒內動作。（出產默認為180V）
▲斷相保護：當任何一相斷開電源時，動作時間≤2.0s。
▲堵轉保護：當工作電流達到整定電流值的倍數時，動作時間≤2.0s。
▲不平衡保護：當任何兩相間的電流值相差達到設定百分比值時，動作時間≤2.0s。
▲欠流保護：當工作電流連續低于設定欠流門限時，動作時間≤10s。
▲漏電保護：當零序互感器檢測到漏電電流值達到設定值時≤1s內動作。（出廠默認為“1"）
▲短路保護：當短路電流達到設定漏電電流的5倍以上時，動作時間≤2.0s。（無需要設置）
▲過流保護：過流保護動作時間為反時限保護或速斷保護。
三、技術數據
▲來電自啟動：有此功能的保護器，需要用戶設置自啟動時間，此時電動機不能通訊啟動。(出廠默認為“0”關閉功能，訂貨時選配功能)
▲啟動超時保護：當啟動時間延時結束后電流還大于過載電流設定值時判定為啟動超時保護。(出廠默認為 5s，1~120s可設)
▲觸點容量：AC220/5A、AC380V/3A、電壽命≥105次。
▲觸點特性：觸點J1常閉，觸點J2常開。(以外殼接線圖為準)
▲允許誤差：±5%
▲分體顯示：距離小于500cm標準配置100cm
▲設置功能：根據電動機的正常運行電流值設置保護參數。
▲配比功能：在200A及200A以下的保護器不需要配置互感器，大于200A以上的保護器需要配置標準0.66型3只變比為5A的電流互感器，二次線再通過我們自帶的互感器。例如400A規格需要配三只400A/5A的電流互感器。
▲通訊協議：支持廠內自行編制，MODBUS等各種通訊協議。(訂貨時注明)
▲電流輸出：三相電流平均值轉換為DC4-20mA信號輸出。

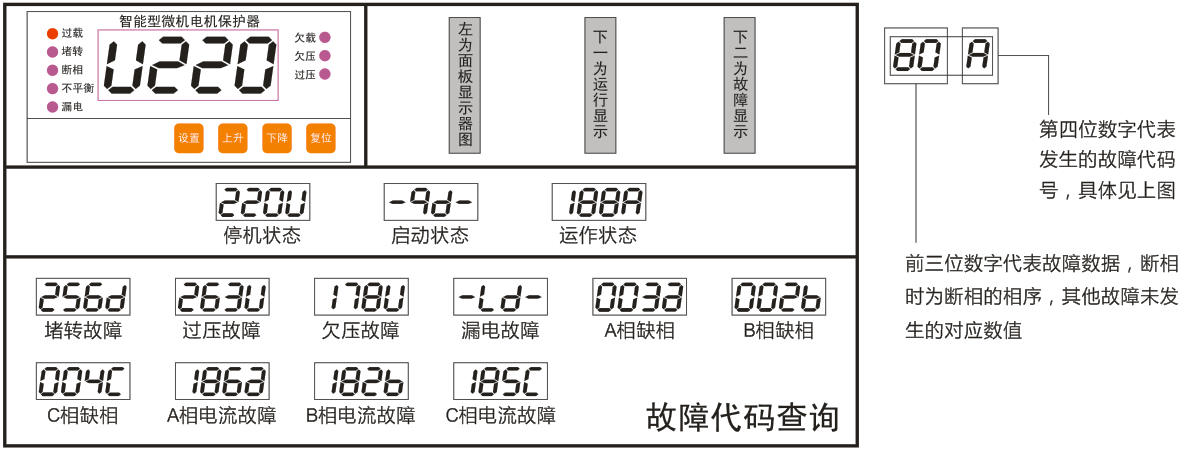

四、設置、運行及故障指示
在運行過程中，循環顯示A、B、C相電流值，每項顯示停留3s當電動機出現過載時，過載指示燈閃爍，且過載電流倍數越大，過載燈閃爍得越快，直至跳閘。如電流恢復正常，閃爍自動消失。
當檢測到故障達到動作時間時，發出跳閘信號，相應故障指示燈點亮，顯示故障代碼。無自啟動功能時，排除故障按復位鍵可自動或手動啟動電動機；有自啟動功能時，保護器必須斷電30s后重新上電才可再次啟動。
在工作停機后，按移位鍵可查詢故障記錄(1為最近一次故障)，按數據鍵可查詢電動機每次運行工作時間和累計運行時間。

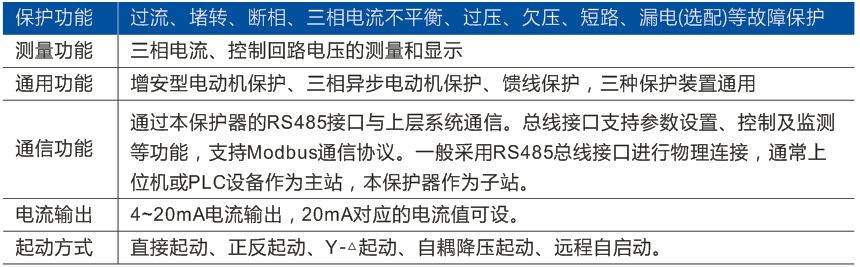

五、主要功能

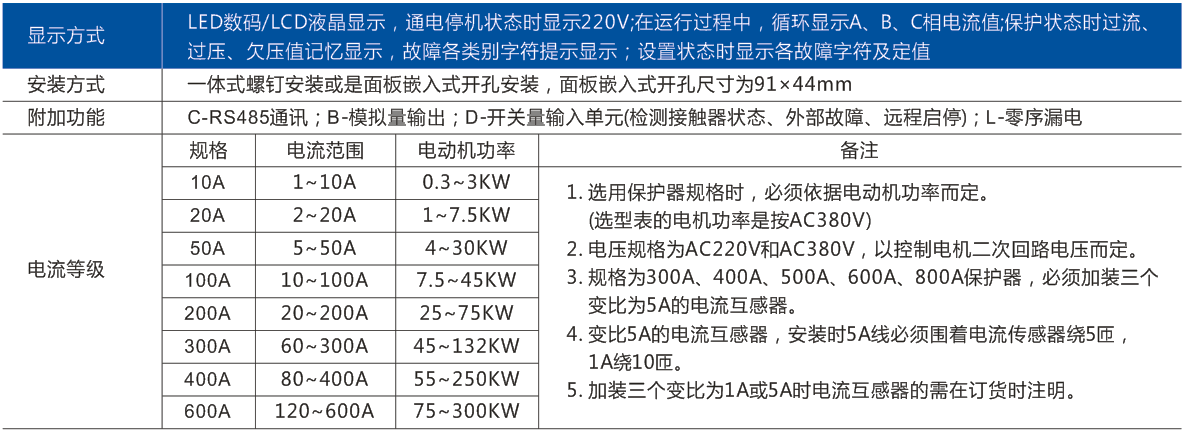

六、規格參數

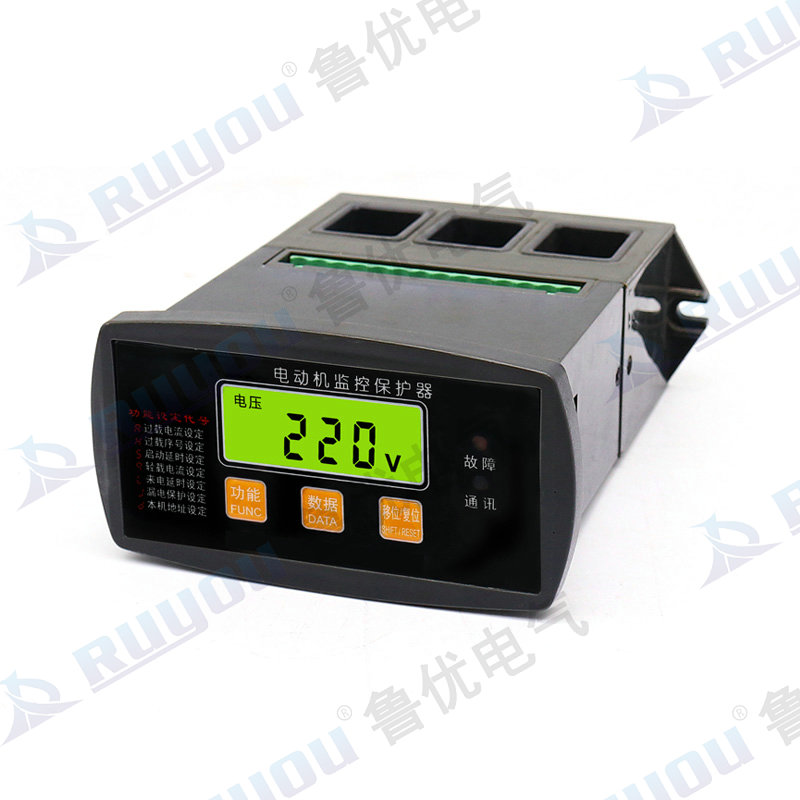

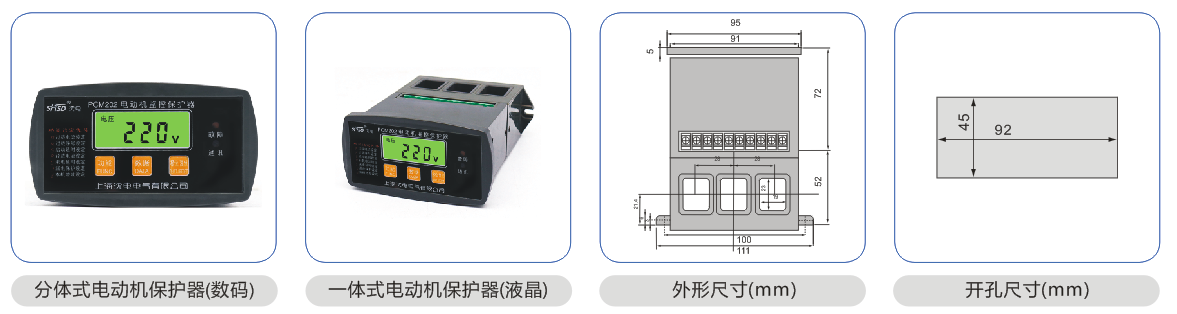

七、產品外觀

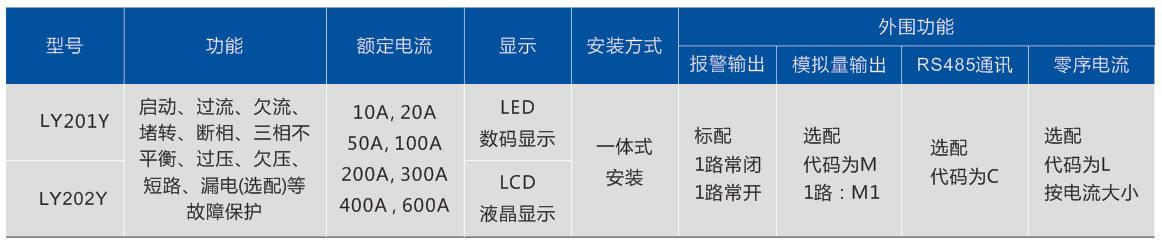

八、功能一覽表

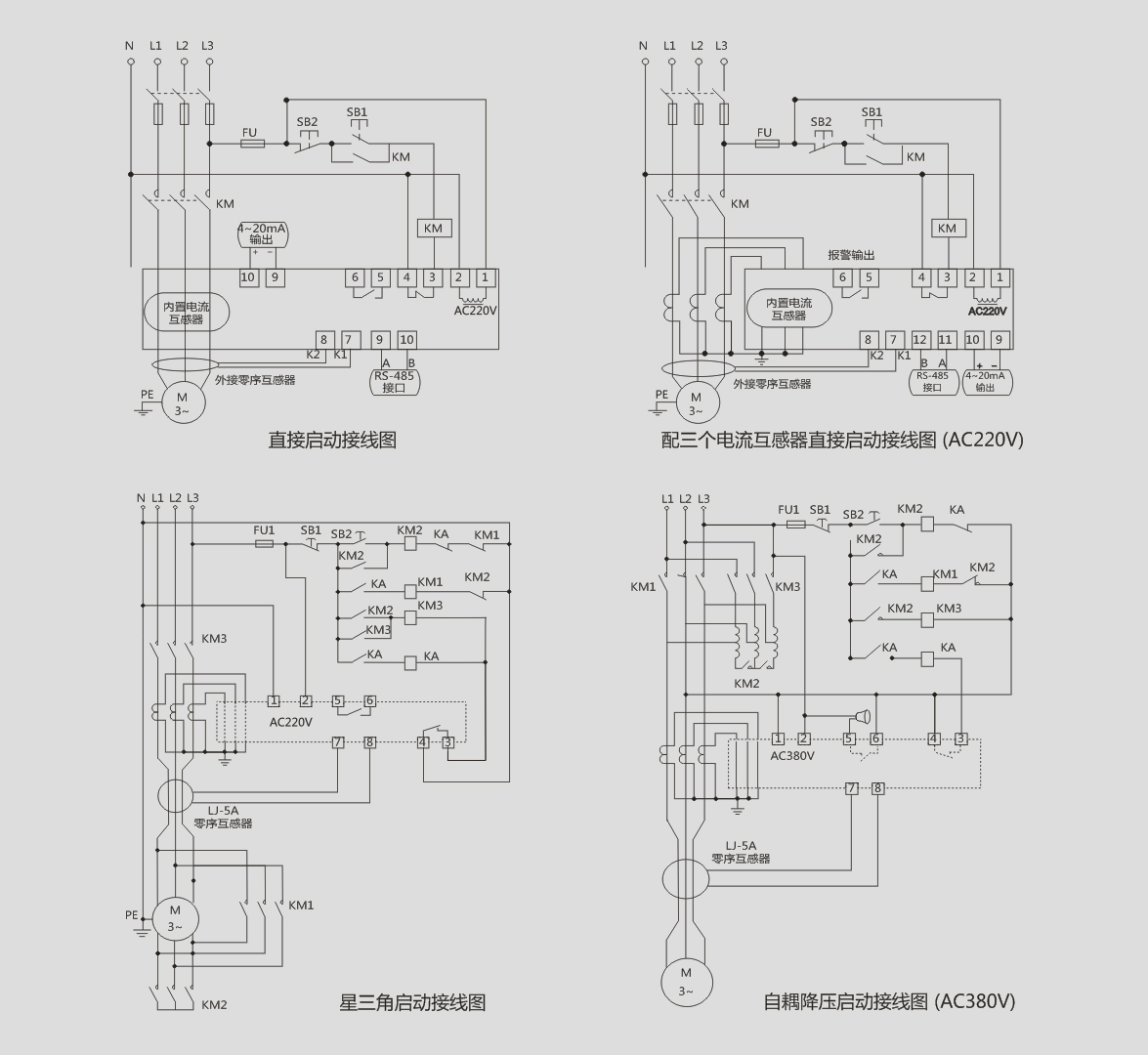

九、接線圖

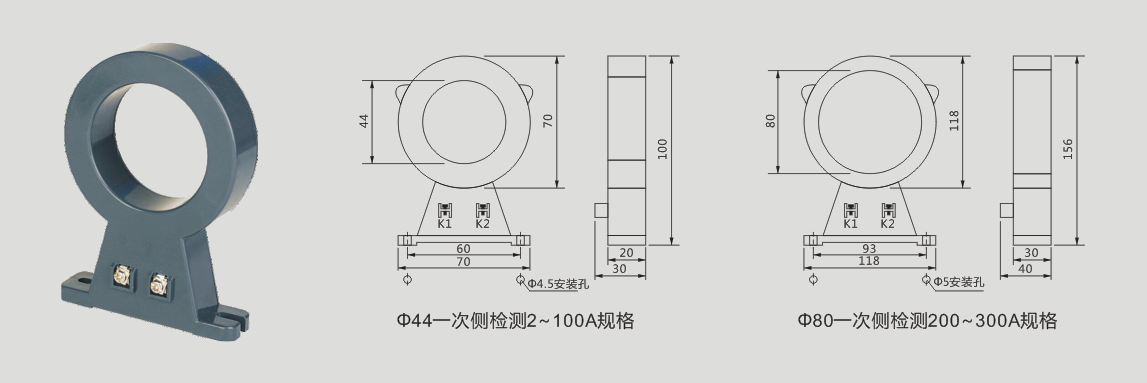

十、分體電流互感器

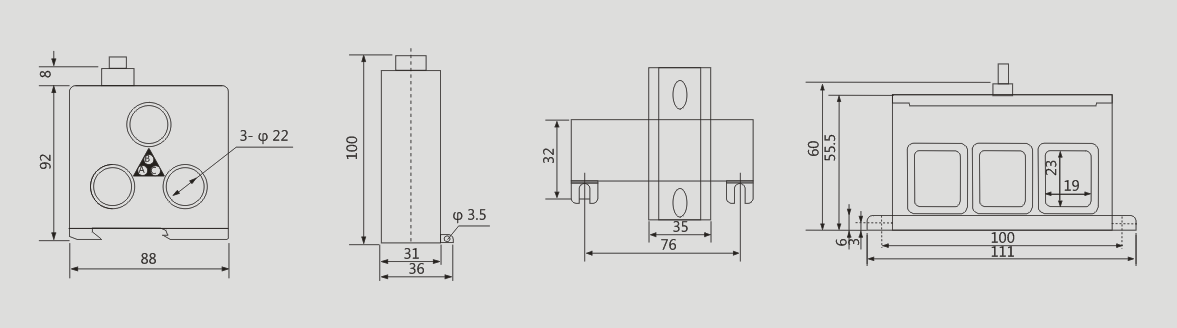

十一、安裝接線
