一、產品概述
DC24V供電，將來自工業現場的電流或電壓信號經隔離轉換成標準信號傳送到控制室、PLC、DCS等。
內部采用高效的磁電隔離技術，輸入、輸出、電源之間相互隔離，具有高精度、高線性度、低溫漂等特點。
DIN導軌獨立式安裝方式；采用拔插式結構，主機和底座可以帶電熱插拔，便于安裝維護。
二、技術參數
▲ 輸入端 輸入信號：4-20mA；0-20mA 配電電壓：24V(最大驅動電流30mA) 輸入阻抗：≤50Ω
▲ 輸出端 輸出信號：4-20mA；0-20mA；0-5V；0-10V 輸出負載電阻：RL≤500Ω(輸出為電流信號時) RL≥10KΩ(輸出為電壓信號時)
▲ 基本參數 電源：DC24V±10% 消耗電流：≤50mA(一進一出,24V供電,配電輸入,20mA輸出時) ≤70mA(一進二出,24V供電,配電輸入,20mA輸出時) ≤100mA(二進二出,24V供電,配電輸入,20mA輸出時) 基本精度：0.1%F.S. 溫度漂移：0.005%F.S./℃(-20℃~+55℃) 響應時間：≤10mS(0-90%)(TYP) 絕緣強度：1500VAC/1min(輸入、輸出、電源之間) 絕緣電阻：≥100MΩ(輸入、輸出、電源之間) 工作溫度范圍：-20℃~+55℃ 電磁兼容性：符合GB/T 18268(IEC61326-1) 適用現場設備：電壓信號輸出設備；電流源
三、保護參數
▲上電沖擊保護，上電緩啟動>20ms
▲電源反接保護，反接電壓<-40V
▲配電保護，配電輸出鉗位電流28mA（±4mA）
▲輸出保護，輸出鉗位電流25mA（±1mA）
▲端口誤接和浪涌沖擊保護： 1.電源-輸入-輸出自身回路的兩個端口之間，可承受外回路電壓<±24V 2.輸入-輸出-電源三者之間誤接形成的短路，開路，不損壞。 可承受外電壓2500V（1分鐘，不損壞）

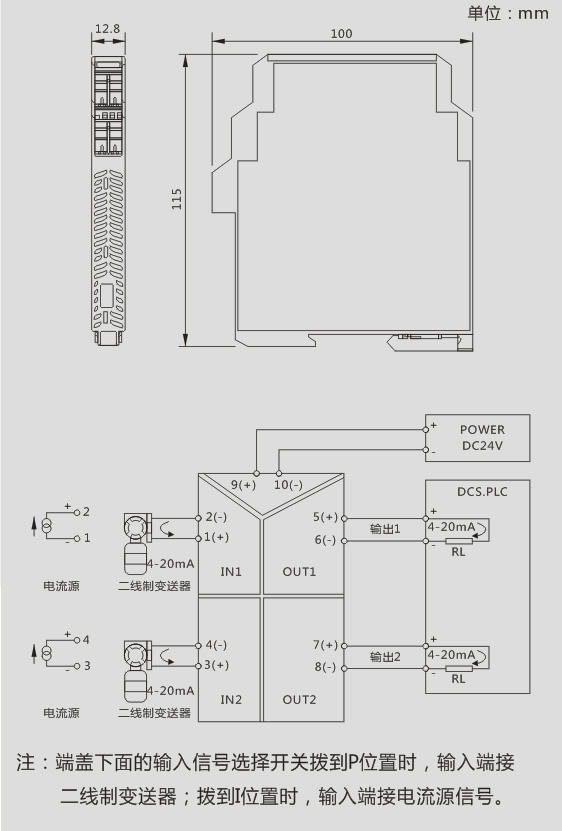

四、外形尺寸與接線圖
LYS-IP系列電流輸入配電隔離器
