一、產品概述
■DC24V或AC220V供電，為現場的變送器提供隔離配電電源，同時實現電壓、電流、mV等各種信號的轉換。
■輸入端接口電流源，二線制，三線制變送器通用；內部采用高效的磁電隔離技術，輸入、輸出、電源之間相互隔離，具有高精度、高線性度、低溫漂等特點。
二、產品選型
▲SNDP-IPXXX
例：SNDP-IP111，電流輸入，一進一出，輸入、輸出均為4-20mA
▲SNDP-UXXX
例：SNDP-U141，電壓輸入，一進一出，輸入0-75mV、輸出4-20mA
三、技術參數
▲輸入端
輸入信號：4-20mA；0-20mA；0-75mV，0-5V；0-10V等
配電電壓：24V（最大驅動電流30mA）
輸入阻抗：電流輸入：≤50Ω；
電壓輸入：≥300KQ
▲輸出端
輸出信號：4-20mA；0-20mA；0-5V；0-10V
輸出負載電阻：RLs500Ω（輸出為電流信號時）
RL210KQ（輸出為電壓信號時）
▲基本參數
電源：DC24V±10%或AC85-265V
消耗電流：≤50mA（一進一出，24V供電，配電輸入，20mA輸出時）
≤70mA（一進二出，24V供電，配電輸入，20mA輸出時）
≤100mA（二進二出，24V供電，配電輸入，20mA輸出時）
基本精度：0.1%F.S.
溫度漂移：0.005%F.S./C（-20℃~+55℃）
響應時間：≤10mS（0-90%）（TYP）
絕緣強度：1500VAC/1min（輸入、輸出、電源之間）
絕緣電阻：≥100MQ（輸入、輸出、電源之間）
工作溫度范圍：-20℃~+55℃
電磁兼容性：符合GB/T18268（IEC61326-1）
適用現場設備：二線制，三線制變送器；電流源，電壓源

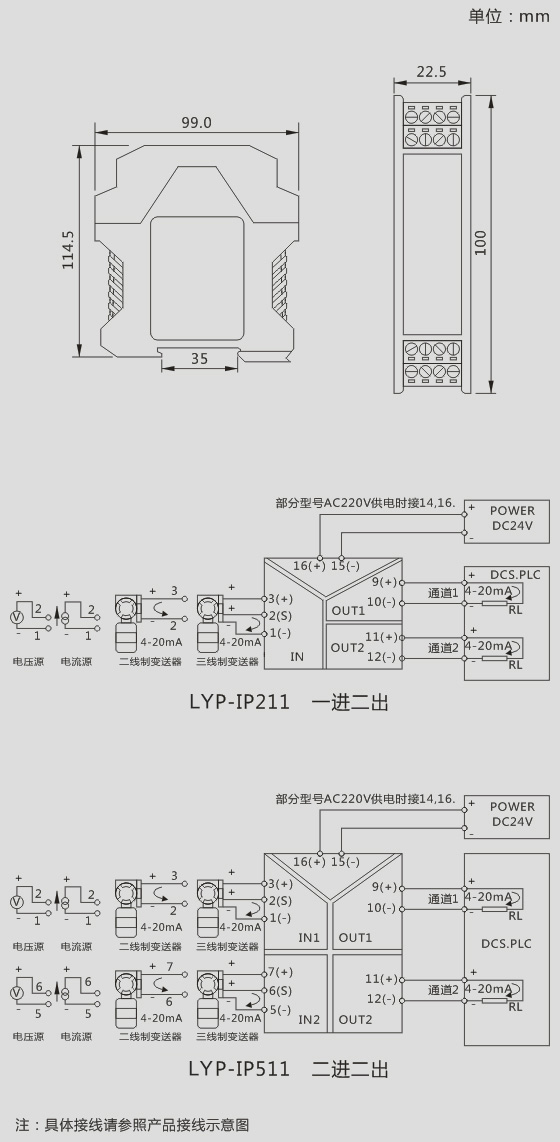

三、外形尺寸與接線圖
