一、產品概述

■LYEB-AI/AU系列交流電流變送器是將來自交流互感器的交流信號轉換成標準的過程信號，用于DCS對電動機、泵或熱網的中央監控，監視供電線路及其電流。

■ 輸入，輸出，電源三端口高可靠隔離。

二、信號調整及說明

產品正常工作時，面板上ON指示燈應該亮。

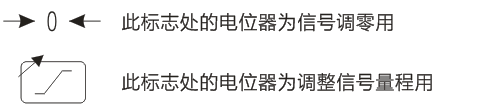

產品面板上有兩個電位器用于信號調整

在進行以下調試時，請將產品通電預熱30分鐘，以達到最佳穩定性。

1. 零信號的調整：輸入信號為零時，通過調零電位器，可將變送輸出信號調到所需要的最低值。

2. 滿度信號調整：將信號輸入到滿度(最大值)，通過量程電位器將變送信號調到所需要的最大量程值。

3. 反復操作1與2，直到調到所需要的值為止。

三、產品選型

▲LYEB-AIXXX

例：LYEB-AI1B1，一進一出，交流電流輸入0-5A，輸出為4-20mA。

▲LYEB-AUXXX

例：LYEB-AU1E1，一進一出，交流電壓輸入0-300V，輸出為 4-20mA。

四、技術參數

▲輸入端

輸入電流范圍：AC 0-20A

輸入電壓范圍：AC 0-1000V

頻率范圍：40Hz-60Hz

▲輸出端

輸出信號：4-20mA；0-20mA；0-5V；0-10V

輸出負載電阻：RL≤500Ω(輸出為電流信號時)

RL≤10KΩ(輸出為電壓信號時)

▲基本參數

電源：AC85-265V或DC24V，±10%

額定功耗：≤1W(一進一出，DC24V供電，20mA輸出時)

≤1.5W(一進一出，AC220V供電，20mA輸出時)

基本精度：≤0.5% F.S.

溫度漂移：0.02% F.S./℃(-20℃~+55℃)

響應時間：≤400mS(0-90%)(TYP)

絕緣強度：2000V AC/1min(輸入、輸出、電源之間)

絕緣電阻：≥100MΩ(輸入、輸出、電源之間)

工作溫度范圍：-20℃~+55℃

電磁兼容性：負荷GB/T18268.1(IEC61326-1)

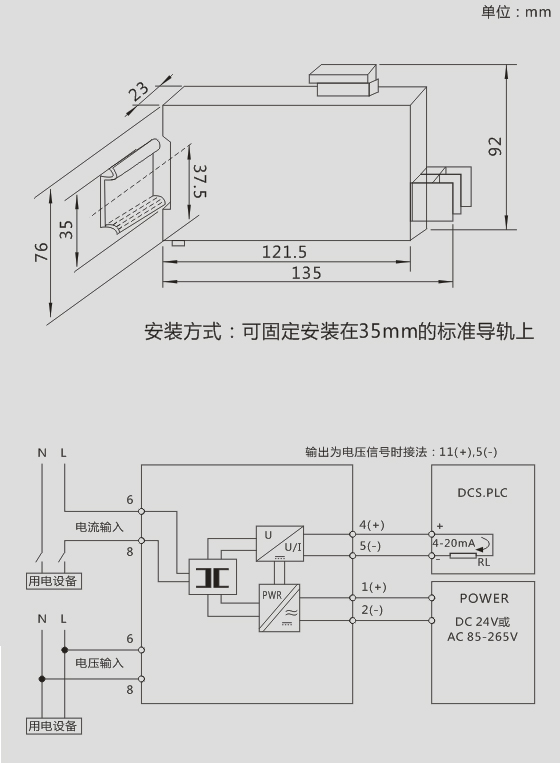

四、外形尺寸與接線圖
