一、產品概述
500系列數字式保護測控裝置適用于35kV及以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行?？梢院推渌Ｗo、自動化設備一起,通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。 具體功能劃分： ▲ 500F 線路保護裝置 ▲ SND500T 變壓器保護裝置 ▲ 500C 電容器保護裝置 ▲500M 異步電動機保護裝置 ▲ 500FB 線路備自投保護裝置 ▲ 500MB 母聯備自投保護裝置 ▲ 500P 電壓互感器保護裝置
二、產品特點
▲ 采用全密封式結構，具有良好的抗震、防塵性能；
▲ 小型化設計，體積小，重量輕，外形美觀，安裝方便；
▲ 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強；
▲ 全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便；
▲ 裝置供電電源、控制回路均為交直流兩用；
▲ 具有RS485總線串行通信口，并集成了Modbus標準通信規約；
▲ 具有事件順序記錄功能，可記錄128條事件，數據掉電不丟失；
▲ 具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持；
▲ 外形小巧精細、結構合理，采用高品質的元器件及SMT工藝，使產品具有很高的電氣性能；
▲ 具有完整的斷路器操作回路；
▲ 超低功耗。
三、技術參數
▲ 額定工作電壓：AC220、DC220V(訂貨注明)
▲ 額定技術數據 a) 交流電流：5A或1A(訂貨注明) b) 交流電壓：400V或100V(訂貨注明) c) 頻率：50HZ
▲ 功率消耗 工作電源：正常工作時，不大于5W； 保護動作時，不大于10W。 交流電流回路： < 1VA/相 (IN =5A)； < 0.5VA/相(IN =1A)； 交流電壓回路： < 0.5VA/相；
▲ 精確工作范圍： 電流：0.04In~20In 電壓：0.4V~1.2Un 頻率：0.9Fn~1.1Fn 時間：0~100s
▲ 保護部分精度： a) 定值精度：≤±1%； b) 時間精度：<±1％整定時間+35ms； c) 整組動作時間：≤35ms； d) 頻率精度：≤0.01Hz；
▲ 測控部分精度： a) 交流量精度：≤±0.2%； b) 有功無功：≤±0.5%；
▲ 開關量輸入： 輸入類型：有源 光電隔離輸入數量：12 工作電壓：內部24V
▲ 開出接點容量： a) 出口繼電器 觸點額定載流容量：250Vac/220Vdc, 5A 輸出類型：無源(空接點) b) 信號繼電器： 觸點額定載流容量：250Vac/220Vdc, 5A 輸出類型：無源(空接點)
▲ 通信接口 電氣特性：RS485 通信協議：Modbus 地址：1～254 通信介質：雙絞線或光纖

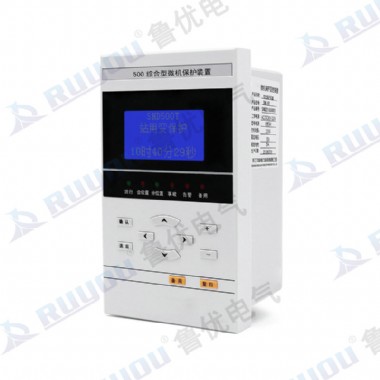

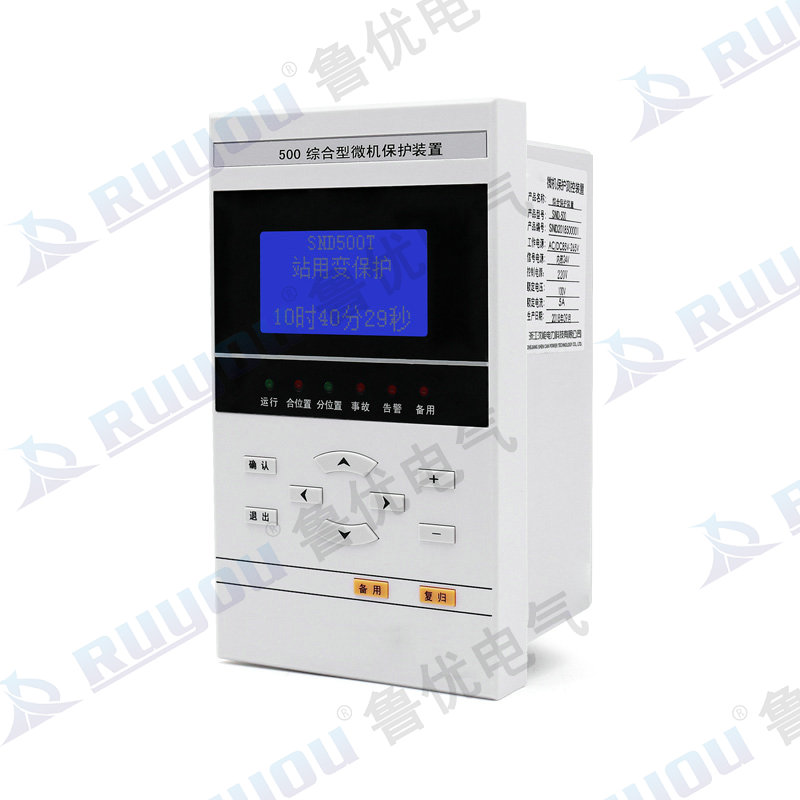

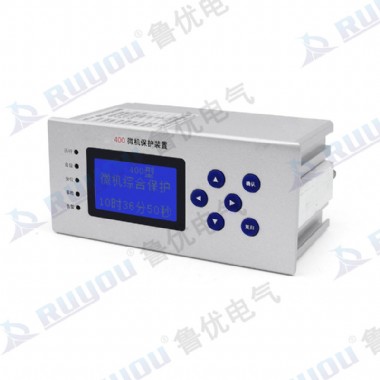

四、產品外觀

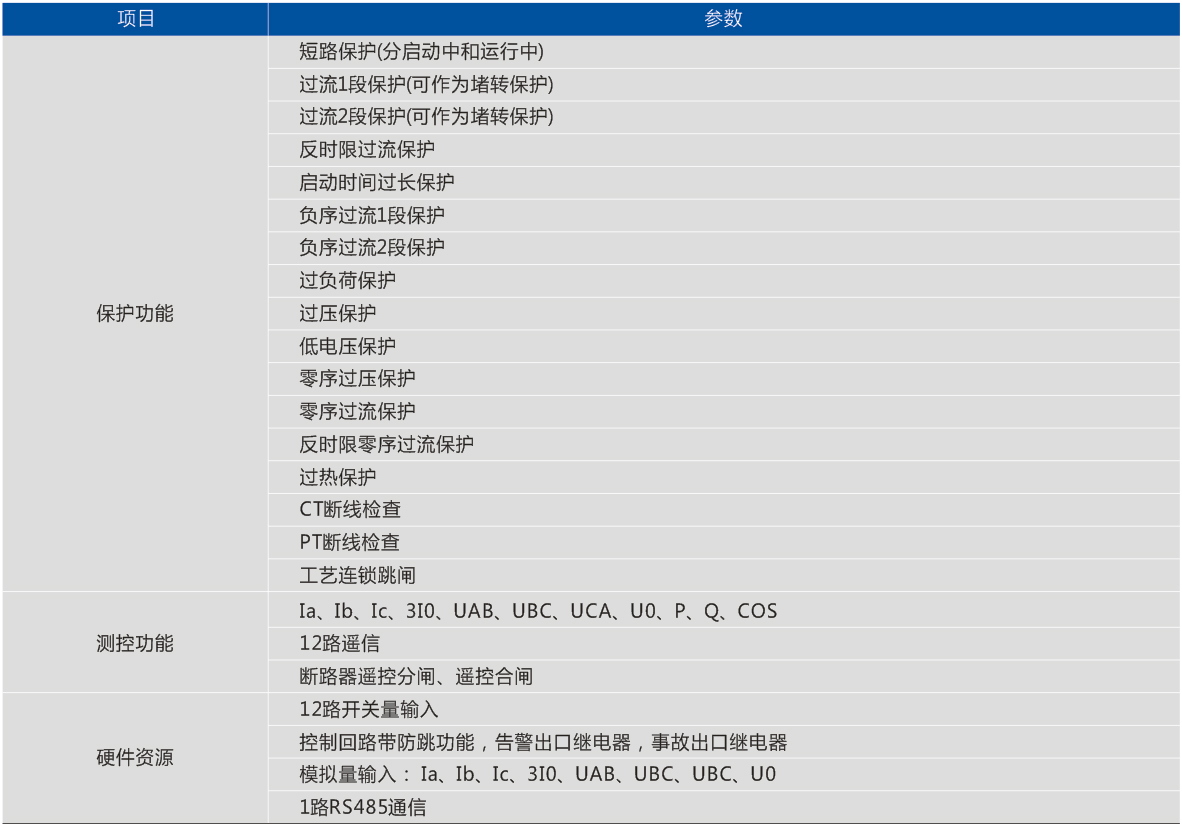

五、功能一覽表
